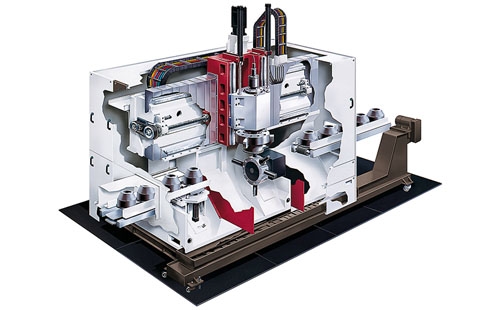

DVH függőleges esztergák

Pick-up függőleges esztergagépek a Hessapp-től

A maximális termelékenység és a minőségi garancia a modern gyártásban. Több mint húsz éves tapasztalattal rendelkezik a pick-up stílusú függőleges esztergagépek kifejlesztésében és gyártásában, valamint a folyamatos továbbfejlesztéssel, amely lehetővé teszi a mai folyamat követelményeinek elsajátítását.
A technológiai megoldásokra való állandó összpontosítás óriási tudás- és tapasztalatcsaládot eredményezett, amelyből Ön is részesülhet.

A sorozat három alapmodellre oszlik:

DVH - a klasszikus egyorsós felszedési modell
Az ár és a teljesítmény optimális kombinációja az optimális gyártási megoldásokkal együtt

DVH DUO - a rendkívül termelékeny kétorsós modell
Kettős tengelyű felszedő függőleges esztergáló gép a rendkívül termelékeny gyártáshoz

DVH 4X - a rendkívül termelékeny egyorsós modell
Önterheléses, 4 tengelyes függőleges esztergagép a megmunkálási műveletek optimális eléréséhez, maximum 45% -os megtakarítást eredményez a hagyományos 2 tengelyes megmunkáláshoz képest

Műszaki adatok

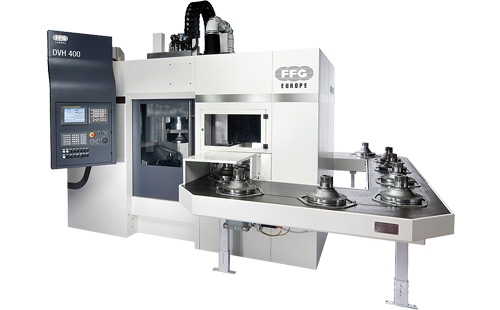

	DVH	250	320	400
Munkatér
max. esztergálható átmérő	mm	250	320	450
max. elforduló átmérő	mm	250	320	510
Munkadarab magassága (tokmánnyal)	mm	240	290	450
Keresztirányú mozgás
Gyorsjárat Z-irányban	m/min	30	30	30
Gyorsjárat X-tengely	m/min	60	60	75/90
Főorsó
Első csapágyátmérő	mm	100	100	120/150/150
Főorsóhomlok	DIN	55026	55206	55206
Főorsó kúp	size	A6	A6	A8/A11/A11
Főhajtás
Motor teljesítmény (40% ED)	kW	27	36	58/58/68
Nyomaték (40% ED)	Nm	285	384	335/620/805
Max. fordulat	1/min	5.500	5.500	5.000/3.500/4.000

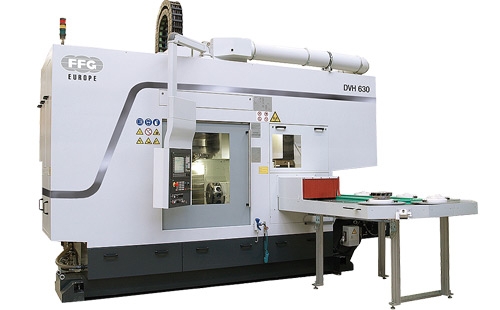

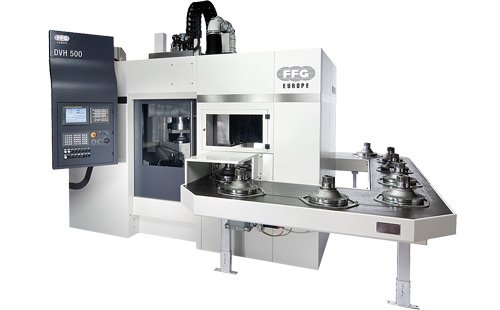

	DVH	500	630	750
Munkatér
Esztergálható átmérő	mm	500	550	630
Elforduló átmérő	mm	510	630	750
munkadarab magassága (tokmánnyal)	mm	450	450	500
Keresztmozgás
Gyorsjárat Z-tengely	m/min	30	30	20
Gyorsjárat X-tengely	m/min	75/90	45/60	32
Főorsó
Első csapágy átmérő	mm	120/150/150	180	220
Főorsó homlok	DIN	55206	55206	55206
Főorsó kúp	size	A8/A11/A11	A11	A15
Főhajtás
Motor teljesítmény (40% ED)	kW	58/58/68	80	55
Nyomaték (40% ED)	Nm	335/620/805	1150	1780
Fordulatszám	1/min	5.000/3.500/4.000	2.800	2.000

Automatizálás

Rugalmas adagolási rendszerek
Kapcsolatunk Önnel , mint vevővel az Ön munkadarabjal kezdődik. Megkeressük Önnek a leggazdaságosabb megoldást, az Ön minőségi és mennyiségi előirásainak megfelelően. Az egyedi műveletek alapján kialakítjuk a szükséges munkasorrendet . Az eredmény egy célorientált - vevő specifikus függőleges esztergagép. A DVH gépcsalád kialakítása nagyon kedvező az automatizált gyártócellákhoz és gyártósorok felépítéséhez. Ezekkel a megoldásokkal többműveletes komplex gyártás hozható létre, a mellékidők és az emberi munka csökkentése mellett. Többfajta kiegészítővel tudjuk a teljes automatizálást elérni: munkadarab azonosítás, adagolás, mérés és felügyelet.

RTEmagicC DVH Gruppe 2 02 RTEmagicC DVH Gruppe 3 02 RTEmagicC DVH Gruppe 4 03

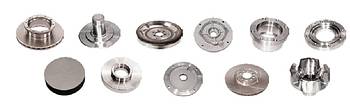

Alkalmazások

RTEmagicC DVH Gruppe 5 02

Opciók

Hajtott szerszámozás
Esztergálás, fúrás, marás, menetfúrás - egy befogásban - biztosítja a legjobb minőséget. Nincs szükség beállításokra a műveletek között , és a befogóelemek száma csökkenthető.

RTEmagicC 1 01 (1)

Diszk típusú revolverfej

Igen merev felépítés
Rövid indexelési idők
12 szerszámhely
Hajtott szerszámok használhatók

RTEmagicC DVH Gruppe 8 03

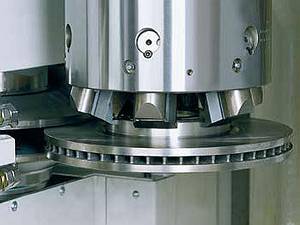

Esztergálás - köszörülés
Mindkét fékező felületet egyidőben köszörüljük meg, a munkadarab is és a köszörűkorongok is forognak

RTEmagicC 2 01

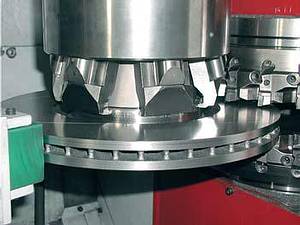

Esztergálás - marás
Maróegység a DVH gépeken, a szemben lévő marófejek ellentétes irányban forognak, és a marással készülnek el a fékező felületek.

RTEmagicC 3 01

Munkadarab bemérés
A munkadarab bemérése a gépen belül egy beépített mérőfejjel történik. Külső bemérés esetén ki kell építeni egy mérőhelyet, és ez a procedúra csökkenti a termelékenyéset.

Szerszám bemérés
A MAG szoftver használatával a a gépkezelő be tudja mérni az új szerszámokat melyeket a szerszámtárba tesz.
