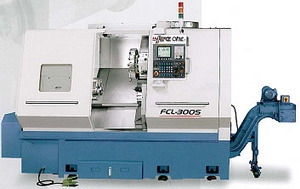

FCL-S sorozat

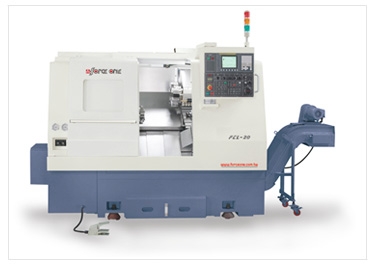

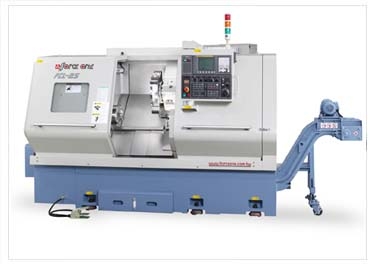

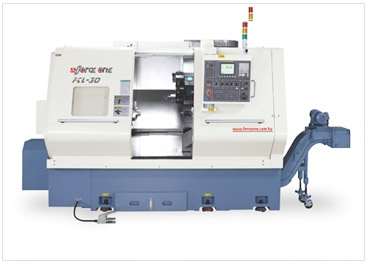

Az "ACRA FCL- S" típusú CNC eszterga-központok minden meghatározó szerkezeti eleme nagyszilárdságú, feszültségmentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy 45 fokos dőlésszögű. A vezetékek nagy merevségű gördülővezetékek.
A főorsó könnyen kiszerelhető zárt hüvelyben, tartós zsírkenésű, előfeszített szuper-pontosságú gördülő csapágyakban fut, ami egyidejűleg garantálja az esztergált felület kifogástalan minőségét és karbantartást alig igényel. Ez a nagy teljesítményű és egyben rezgésmentes forgácsleválasztást garantálja.
Opcióként „C” -tengelyt és forgószerszámos revolverfejet lehet rendelni. A helyzetmegadás 0,001 fok felbontással történik, forgó szerszámmal történő megmunkálásnál hidraulikus fék tartja helyzetben a főorsót.
A szánokat áttétel nélküli golyósorsó- és nagy nyomatékú AC szervo-motor hajtás működteti.
A gép hidraulikus működtetésű 12-poziciós revolverfejjel készül, opcióként VDI szabványos szerszámozással is szállítható. A revolverfej indexelése rendkívül gyors, két pozíció között 0,6 sec.
A „C”- tengellyel készülő forgószerszámos gépek revolverfeje DUPLOMATIC „SMODT” típusú, VDI-rendszerű szerszámozás fogadására alkalmas revolvertárcsával, elektromos működtetéssel és FANUC szervo-motor meghajtással.
A főorsó könnyen kiszerelhető zárt hüvelyben, tartós zsírkenésű, előfeszített szuper-pontosságú gördülő csapágyakban fut, ami egyidejűleg garantálja az esztergált felület kifogástalan minőségét és karbantartást alig igényel. Ez a nagy teljesítményű és egyben rezgésmentes forgácsleválasztást garantálja.
Opcióként „C” -tengelyt és forgószerszámos revolverfejet lehet rendelni. A helyzetmegadás 0,001 fok felbontással történik, forgó szerszámmal történő megmunkálásnál hidraulikus fék tartja helyzetben a főorsót.
A szánokat áttétel nélküli golyósorsó- és nagy nyomatékú AC szervo-motor hajtás működteti.
A gép hidraulikus működtetésű 12-poziciós revolverfejjel készül, opcióként VDI szabványos szerszámozással is szállítható. A revolverfej indexelése rendkívül gyors, két pozíció között 0,6 sec.
A „C”- tengellyel készülő forgószerszámos gépek revolverfeje DUPLOMATIC „SMODT” típusú, VDI-rendszerű szerszámozás fogadására alkalmas revolvertárcsával, elektromos működtetéssel és FANUC szervo-motor meghajtással.
Műszaki adatok
Prospektus:
|
Géptípus
|
FCL 20 S
|
FCL 25 S
|
FCL 25 SL
|
FCL 30 S
|
| Elforduló átmérő az ágy felett ( mm ) |
480
|
600
|
600
|
630
|
| Esztergálható max. átmérő ( mm ) |
280
|
300
|
330
|
440
|
| Esztergálható max. hossz ( mm ) |
462, 700, 1000
|
447
|
690, 1000
|
700, 1000
|
| Rúdáteresztés ( mm ) |
51
|
65
|
65
|
75
|
| Gépi tokmány átmérője ( mm ) |
210
|
254
|
254
|
254
|
| Főorsó, főhajtás |
440
|
|||
| Főorsófej külső kúpja |
ASA A2-6
|
ASA A2-6
|
ASA A2-6
|
ASA A2-8
|
| Főorsó átmenő furata ( mm ) |
61
|
77
|
77
|
90
|
| Fordulattartomány ( 1 / min ) |
25 - 4200
|
25 - 3500
|
25 - 3500
|
25 - 3500
|
| Főmotor telj. - 100% / 50% ( kW ) |
9 / 11
|
11 / 15
|
11 / 15
|
15 / 18,5
|
| Max. nyomaték a főorsón ( Nm ) |
94 / 114
|
102 / 140
|
102 / 140
|
200 / 249
|
| Szánrendszer | ||||
| "Z" tengely mozgása ( mm ) |
475
|
460
|
743
|
720
|
| "X" tengely mozgása ( mm ) |
142
|
180
|
180
|
250
|
| tengelyek gyorsjárata ( m / min ) |
30
|
20
|
20
|
20
|
| Munkaelőtolás ( m / min ) |
0,001 - 500
|
0,001 - 500
|
0,001 - 5000
|
0,001 - 500
|
| Hidraulikus revolverfej | ||||
| Szerszámhelyek száma |
8 db
|
12 db
|
12 db
|
12 db
|
| Indexelési idő két hely között ( sec ) |
0,6
|
0,6
|
0,6
|
0,6
|
| Befogható szerszám mérete ( mm ) |
20 x 20
|
25 x 25
|
25 x 25
|
25 x 25
|
| Fúrószerszám mérete ( mm ) |
32
|
40
|
40
|
40
|
| Programozható szegnyereg | ||||
| Hüvely átmérője ( mm ) |
75
|
75
|
75
|
90
|
| Lökethossza ( mm ) |
80
|
80
|
80
|
100
|
| Hüvely kúpja ( Morse ) |
Mk 4
|
Mk 4
|
Mk 4
|
Mk 5
|
| Szegnyereg test mozgása ( mm ) |
420
|
420
|
668
|
625
|
| Gépsúly ( kg ) |
4550
|
4850
|
6120
|
6230
|
