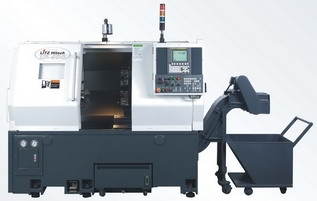

LT gépcsalád

Az " LT" típusú CNC eszterga gépek minden meghatározó szerkezeti eleme (állvány, ágy, alap- és keresztszán, és orsóház) nagyszilárdságú, feszültség-mentesített FC30 „Meehanite” öntvényből, a gondosan kiegyensúlyozott főorsó nagy-szilárdságú ötvözött acélból készült. Az állvány és ágy egyetlen öntvényt képeznek, a szokásosnál lényegesen nehezebbek és az erős kereszt-bordázat igen nagy merevséget ad a hatékony rezgés-csökkentés érdekében. Az ágy 30 fokos dőlésszöggel rendelkezik.

A főmotor ékszíj-hajtással működteti; az optimálisan megválasztott áttételi viszony maximális forgácsolási nyomatékot biztosít.
A főorsó mellső csapágyazása egy kétsoros hengergörgős- és két ferde hatásvonalú golyóscsapágy, hátul kétsoros hengergörgős csapágy. A csapágyak különleges pontosságú P4 minőségi osztályúak.

A szánok előfeszített, nagy pontosságú gördülő vezetékeken mozognak. Nagy merevséget, esztergálásnál kiváló felületi minőséget nyújtanak, karbantartásul egyszerű. Rendkívül hosszú az élettartamuk; elhasználódáskor könnyen cserélhetők.
A digitális szervo-motorok biztonsági tengelykapcsolón keresztül közvetlenül hajtják a golyósorsókat. Abszolút helyzet meghatározó jeladókat alkalmaznak.

C3 pontossági osztályú, előfeszített, nagy merevségű golyósorsók mozgatják a szánokat. Csapágyazásuk automatikus olajozással rendelkezik.

Merev, elektromos szervo-motorral működtetett revolverfej. Az indexelő mozgása rendkívül gyors: két, egymás melletti szerszámhely közötti indexelés ideje 0,9 sec, 180 fokos indexelés ideje 2 sec.

A revolvertárcsa VDI-rendszerű szerszámtartók fogadására alkalmas.

A szegnyereg hüvely mozgatása hidraulikus és helyzete programozható. A szorítóerő az olajnyomás állításával szabályozható.

Műszaki adatok

Géptípus	LT - 350	LT - 400	LT - 520
Elforduló átmérő az ágy felett ( mm )	350	400	520
Esztergálható max. átmérő ( mm )	240	320	400
Esztergálható max. hossz ( mm )	350	530	710
Rúdáteresztés ( mm )	45	52	78
Gépi tokmány átmérője ( mm )	150	210	250
Főorsó, főhajtás
Főorsófej külső kúpja	A2 - 5	A2 - 6	A2 - 8
Főorsó átmenő furata ( mm )	56	63	88
Fordulattartomány ( 1 / min )	40 - 6.000	30 - 4.000	30 - 3.500
Főmotor telj. - 100% / 50% ( kW )	5,5 / 7,5	7,5 / 11	15 / 18,5
Max. nyomaték a főorsón ( Nm )	26 / 40	59 / 78	185 / 150
Szánrendszer
"Z" tengely mozgása ( mm )	350	530	710
"X" tengely mozgása ( mm )	140	180	220
tengelyek gyorsjárata ( m / min ) X / Z	24 / 30	20 / 24	20 / 20
Hidraulikus revolverfej			580
Szerszámhelyek száma	12 db	12 db	10 db
Indexelési idő két hely között ( sec )	0,9	0,9	0,8
Befogható szerszám mérete ( mm )	20 x 20	25 x 25	25 x 25
Fúrószerszám mérete ( mm )	32	40	50

Programozható szegnyereg
Hüvely átmérője ( mm )	75	90	110
Lökethossza ( mm )	100	100	150
Hüvely kúpja ( Morse )	Mk 4	Mk 5	Mk 5
Szegnyereg test mozgása ( mm )	290	435	580

Gépsúly ( kg )	3.500	4.300	5.000
