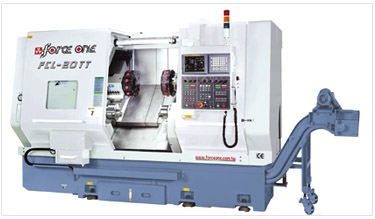

FCL - TT gépcsalád
Az "ACRA FCL" típusú CNC eszterga-központok minden meghatározó szerkezeti eleme (állvány, ágy, alap- és keresztszán, és orsóházak) nagyszilárdságú, feszültségmentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy 45 fokos dőlésszögü. Az „X”- és „Z” -irányú vezetékek nagy merevségű gördülővezetékek, A „B” –irányú vezeték (ellen-orsóház) az öntvény saját anyagából kialakított „Meehanite” vezeték (u.n. „box-type” rendszer), a vele érintkező másik felület „ Turcite-B” műanyag-bevonatú.

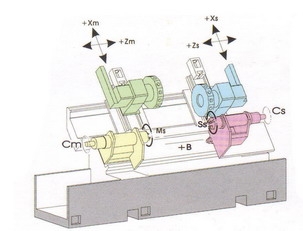

"T T" típusjellel: két, egymással szemben elhelyezkedő orsóházzal és két, egymástól független keresztszánnal/revolverfejjel, "C" tengellyel, vagy anélkül.
"T T" típusjellel: két, egymással szemben elhelyezkedő orsóházzal és két, egymástól független keresztszánnal/revolverfejjel, "C" tengellyel, vagy anélkül.
Műszaki adatok
Prospektus:
|
Géptípus
|
FCL 15 TT
|
FCL 20 TT
|
FCL 25 TT
|
|
| Elforduló átmérő az ágy felett ( mm ) |
620
|
620
|
620
|
|
| Esztergálható max. átmérő ( mm ) |
440
|
440
|
440
|
|
| Esztergálható max. hossz ( mm ) |
310
|
290
|
270
|
|
| Rúdáteresztés ( mm ) |
45
|
51
|
65
|
|
| Gépi tokmány átmérője ( mm ) |
170
|
210
|
250
|
|
| Főorsó, főhajtás (baloldal) | ||||
| Főorsófej külső kúpja |
ASA A2-5
|
ASA A2-6
|
ASA A2-8
|
|
| Főorsó átmenő furata ( mm ) |
56
|
61
|
77
|
|
| Fordulattartomány ( 1 / min ) |
10 - 6000
|
10 - 4200
|
10 - 4000
|
|
| Főmotor teljesítmény - 100% / 50% ( kW ) |
5,5 / 7,5
|
9 / 11
|
11 / 15
|
|
| Ellenorsó, hajtás (jobboldal) | ||||
| Főorsófej külső kúpja |
ASA A2-5
|
ASA A2-5
|
ASA A2-6
|
|
| Gépi tokmány átmérője ( mm ) |
170
|
170
|
210
|
|
| Főorsó átmenő furata ( mm ) |
56
|
56
|
61
|
|
| Rúdáteresztés ( mm ) |
45
|
45
|
51
|
|
| Fordulattartomány ( 1 / min ) |
10 - 6000
|
10 - 6000
|
10 - 4200
|
|
| Főmotor teljesítmény - 100% / 50% ( kW ) |
5,5 / 7,5
|
5,5 / 7,5
|
9 / 11
|
|
| Szánrendszer | ||||
| "Z1, Z2" tengely mozgása ( mm ) |
350
|
350
|
350
|
|
| "X1 , X2" tengely mozgása ( mm ) |
245
|
245
|
245
|
|
| "B" tengely (Ellenorsóház) mozgása ( mm ) |
520
|
500
|
500
|
|
| "Z" tengelyek gyorsjárata ( m / min ) |
20
|
20
|
20
|
|
| "X" tengelyek gyorsjárata ( m / min ) |
20
|
20
|
20
|
|
| "B" tengely (ellenorsóház) gyorsjárata ( m / min ) |
20
|
20
|
20
|
|
| Előtolás mindkét tengelyen ( mm / min ) |
0,001 - 500
|
0,001 - 500
|
0,001 - 500
|
|
| Hidraulikus revolverfej | ||||
| Szerszámhelyek száma |
12 db VDI 30
|
12 db VDI 30
|
12 db VDI 30
|
|
| Indexelési idő két hely között ( sec ) |
0,6
|
0,6
|
0,6
|
|
| Befogható szerszám mérete ( mm ) |
20 x 20
|
20 x 20
|
20 x 20
|
|
| Fúrószerszám mérete ( mm ) |
32
|
32
|
32
|
|
| Gépsúly ( kg ) |
7160
|
7300
|
7400
|
|
