TC 40 sorozat

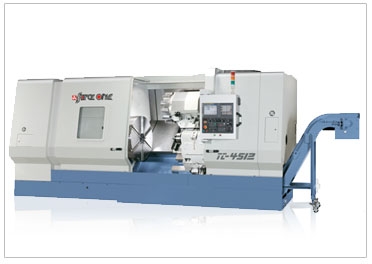

Az " TC - 40 " típusú CNC eszterga-központok minden meghatározó szerkezeti eleme nagyszilárdságú, feszültségmentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy 45 fokos dőlésszögű. A vezetékek nagy merevségű gördülővezetékek.

A főorsó könnyen kiszerelhető zárt hüvelyben, tartós zsírkenésű, előfeszített szuper-pontosságú gördülő csapágyakban fut, ami egyidejűleg garantálja az esztergált felület kifogástalan minőségét és karbantartást alig igényel. ZF fogaskerekes hajtómű biztosítja a negy nyomatékú forgácsolást.

Opcióként "C" -tengelyt és forgószerszámos revolverfejet lehet rendelni. A helyzetmegadás 0,001 fok felbontással történik, forgó szerszámmal történő megmunkálásnál hidraulikus fék tartja helyzetben a főorsót.

A szánokat áttétel nélküli golyósorsó- és nagy nyomatékú AC szervo-motor hajtás működteti.

A gép hidraulikus működtetésű 10 - 12-poziciós revolverfejjel készül, opcióként VDI 50 szabványos szerszámozással is szállítható. A revolverfej indexelése rendkívül gyors, két pozíció között 0,6 sec.

Műszaki adatok

Géptípus	TC 4008	TC 4015	TC 4023	TC 4030
Elforduló átmérő az ágy felett ( mm )	850	850	850	850
Esztergálható max. átmérő ( mm )	720	720	720	720
Esztergálható max. hossz ( mm )	820	1580	2340	3100
Rúdáteresztés ( mm )	89	89	89	89
Gépi tokmány átmérője ( mm )	300	300	300	300
Főorsó, főhajtás
Főorsófej külső kúpja	A2-8	A2-8	A2-8	A2-8
Főorsó átmenő furata ( mm )	102	102	102	102
Fordulattartomány ( 1 / min )	625 - 2500	625 - 2500	625 - 2500	625 - 2500
Főmotor telj. - 100% / 30% ( kW )	22	22	22 / 26	22 / 26
Max. nyomaték a főorsón ( Nm )	660	660	660	660
Szánrendszer
"Z" tengely mozgása ( mm )	885	1645	2045	3165
"X" tengely mozgása ( mm )	360+25	360+25	360+25	360+25
tengelyek gyorsjárata X/Z ( m / min )	12 / 15	12 / 15	12 / 15	12 / 15
Munkaelőtolás ( m / min )	0,001 - 500	0,001 - 500	0,001 - 5000	0,001 - 500

Hidraulikus revolverfej
Szerszámhelyek száma	10 db	10 db	10 db	10 db
Indexelési idő két hely között ( sec )	0,6	0,6	0,6	0,6
Befogható szerszám mérete ( mm )	32 x 32	32 x 32	32 x 32	32 x 32
Fúrószerszám mérete ( mm )	50	50	50	50
Forgó szerszám fordulata (1/min )	opc. 0-2000	opc. 0-2000	opc. 0-2000	opc. 0-2000
Szegnyereg
Hüvely átmérője ( mm )	110	110	110	110
Lökethossza ( mm )	100	100	100	100
Hüvely kúpja ( Morse )	Mk 5	Mk 5	Mk 5	Mk 5
Szegnyereg test mozgása ( mm )	780	1540	2300	3060

Gépsúly - netto ( kg )	9370	11800	14200	16500
