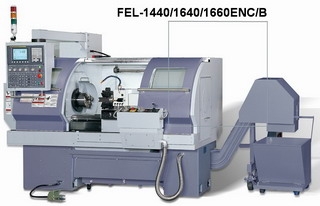

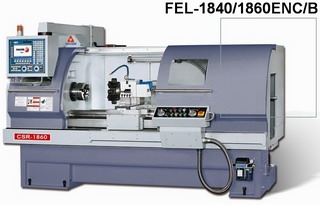

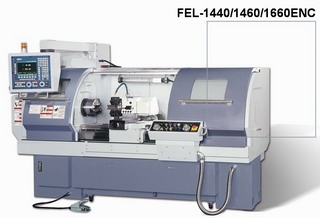

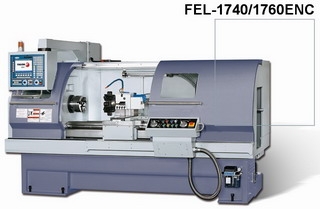

FEL 14, 16, 17, 18 típusok

Az "FEL" típusú, vízszintes ággyal készülő CNC eszterga gépek minden meghatározó szerkezeti eleme (állvány, ágy, alap- és keresztszán, és orsóház) nagyszilárdságú, feszültség-mentesített „ Meehanite” öntvényből, a gondosan kiegyensúlyozott főorsó nagyszilárdságú ötvözött acélból készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az ágy vezetékek –hasonlóan a hagyományos kézi működtetésű egyetemes esztergákhoz - vízszintes elrendezésűek. A lángedzett-köszörült vezetékek az öntvény saját anyagából kialakított „ Meehanite ” vezeték (u.n. „box- type” rendszer) , a velük érintkező másik felület „ Turcite-B” műanyag-bevonatú.

Műszaki adatok

Prospektus:

Download

Géptípus	FEL 1400 ENC	FEL 1600 ENC	FEL 1700 ENC	FEL 1800 ENC
Vezérelt tengelyek száma	2	2	2	2
Elfordulás az ágy felett ( mm )	360	410	432	460
Elfordulás a keresztszán felett (mm)	160	210	220	320
Csúcstávolság ( mm )	750	750 , 1250	800 , 1300	600 , 1100

Főorsó furata ( mm )	52,5	52,5	52,5	65
Rúd áteresztés ( mm )	40	40	40	51
Fordulat tartományok száma	2	2	2	2
Fordulat tartomány ( 1 / min )	25 - 3000	25 - 3000	30 - 2800	30 - 2500
Főmotor teljesítmény ( kW )	5,5 / 7,5	5,5 / 7,5	5,5 / 7,5	7,5 / 11

Z ( hossz ) irányú löket ( mm )	815	815 , 1325	900 , 1400	850 , 1350
X ( kereszt ) irányú löket ( mm )	205	205	230	230
Z irányú gyorsjárat ( m / min )	10	10	10	10
X irányú gyorsjárat ( m / min )	7,5	7,5	7,5	7,5

Revolverfej pozíciók	8	8	8	8
Befogható kés max. mérete mm )	20 x 20	20 x 20	20 x 20	20 x 20

Szegnyereg hüvely kúpja ( Morse )	Mk 5	Mk 5	Mk 5	Mk 5
hüvely lökete ( mm )	178	178	178	200
Gépsúly (kg )	2100 , 2200	2150 , 2250	2150 , 2400	2350, 2600
