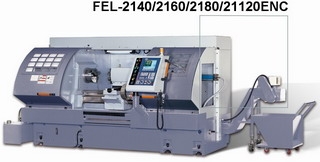

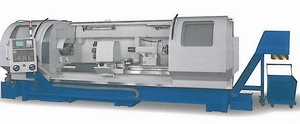

FEL 20, 21 típusok

Az "FEL" típusú, vízszintes ággyal készülő CNC eszterga gépeknél a főorsó 3 db előfeszített nagypontosságú gördülő csapágyakban fut, és dinamikusan kiegyensúlyozott. A főhajtás 3-fokozatú tartománnyal rendelkező fogaskerék-hajtás és FANUC a 15i/700 fokozatmentesen szabályozott AC motor. Ez a megoldás az alsó sebességtartományban igen nagy forgácsleválasztást biztosító nagy nyomatékot ad és egyben garantálja a rezgésmentes forgács leválasztást. Az orsóházban kombinált kényszer- (csapágyak) és merülő olajozás (fogaskerekek) van.

Műszaki adatok

Prospektus:

Download

Géptípus	FEL 2000 ENC	FEL 2100 ENC
Vezérelt tengelyek száma	2	2
Elfordulás az ágy felett ( mm )	533	533
Elfordulás a keresztszán felett ( mm )	305	305
Csúcstávolság ( mm )	620 , 1120 , 1620	620 , 1120 , 1620 , 2620

Főorsó furata ( mm )	80	80
Rúd áteresztés ( mm )	68	68
Fordulat tartományok száma	4	4
Fordulat tartomány ( 1 / min )	20 - 2000	20 - 2000
Főmotor teljesítmény ( kW )	7,5 / 11	11

Z ( hossz ) irányú löket ( mm )	720 , 1220 , 1720	720 , 1220 , 1720 , 2720
X ( kereszt ) irányú löket ( mm )	300	300
Z irányú gyorsjárat ( m / min )	7,5	10
X irányú gyorsjárat ( m / min )	5	7,5

Revolverfej pozíciók	8	8
Befogható kés max. mérete mm )	25 x 25	25 x 25

Szegnyereg hüvely kúpja ( Morse )	Mk 5	Mk 5
hüvely lökete ( mm )	178	178
Gépsúly (kg )	3100 , 3500 , 3900	4050 , 4400 , 4800 , 5300
