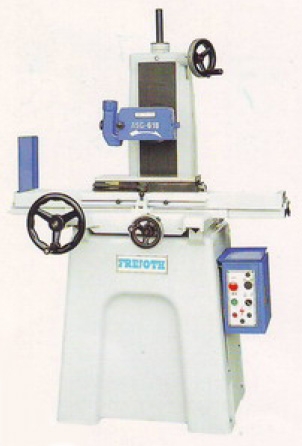

Kézi működtetésű síkköszörű

Az "ACRA" típusú nagypontosságú síkköszörűgépek minden meghatározó szerkezeti eleme nagyszilárdságú, feszültségmentesített "Meehanite" öntvényből, a gondosan kiegyensúlyozott köszörűorsó nagyszilárdságú acélból készül. A köszörűorsó tartós zsírkenésű, 4 db előfeszített szuper-pontosságú golyóscsapágyban fut ami egyidejűleg garantálja a köszörült felület kifogástalan minőségét és karbantartást nem igényel. Az ASG-618S típusjelű gép vezetékeinek egyik felülete öntöttvas, a vele érintkező másik felület "Turcite-B" műanyag-bevonatú. Az ASG-618B és 818B, ill. az automatizált típusok golyós vezetékkel készülnek. A leggondosabb kézi hántolás biztosítja a geometriai pontosságot és kopásállóságot.

A legegyszerűbb kivitelű gépek szánmozgásai kézzel működnek; de az asztal hosszmozgást hidraulika, a keresztmozgást villanymotor is működtetheti . A legjobban automatizált gépváltozat villanymotorral működtetett függőleges gyorsjárattal és fogásvétellel is fel van szerelve. A gépek automatikus kenőegységgel vannak ellátva, amely olajozza az összes csúszóvezetéket.

MEGJEGYZÉSEK :

S= TURCITE - B csúszóvezeték
B = Golyós vezeték
1 A = Hosszirányban hidraulikus mozgatás
2 A = Hosszirányban hidraulikus mozgatás + motoros keresztirányú előtolás
3 A = Hosszirányban hidraulikus mozgatás + motoros keresztirányú előtolás + gyors süllyesztés
AD = Hosszirányban hidraulikus mozgatás + motoros keresztirányú előtolás + gyors süllyesztés + Automatikus fogás

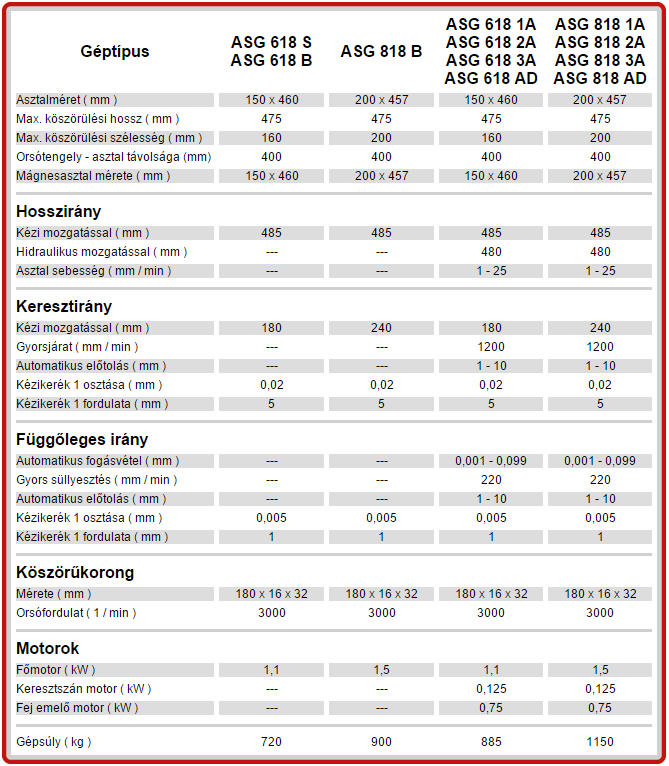

Műszaki adatok

Prospektus:

Download

asg618 data
