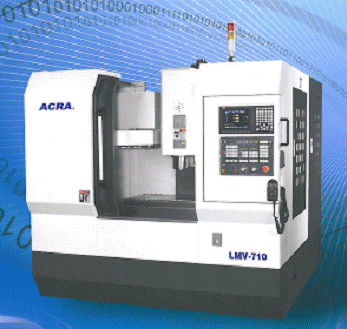

LMV megmunkálóközpontok

Az "ACRA LMV-510 és 710" típusú függőleges megmunkáló központ minden meghatározó szerkezeti eleme (állvány, asztal, szánok, és orsóház) nagyszilárdságú, feszültség-mentesített Meehanite öntvényből készült. A szokásosnál lényegesen nehezebb állvány erős kereszt-bordázattal készül a hatékony rezgés-csökkentés érdekében. Az „X”- és „Y”- irányú vezetékek nagy merevségű gördülővezetékek, a függőleges, „Z”- irányú –a forgácsolás közben fellépő gerjesztett rezgések csökkentése érekében- csúszóvezeték.

Műszaki adatok

Prospektus:

Download

Géptípus	LMV 510	LMV 710
Asztal
Munkatér ( mm )	600 x 420	760 x 420
"T" horony száma, mérete ( mm )	3db 100 x 18	3 db 180 x 18
Max. terhelés ( kg )	400	500
Mozgások
Tengelyek elmozdulása ( X / Y / Z ) ( mm )	510 x 420 x 420	710 x 460 x 460
Főorsóhomlok az asztal sikjától ( mm )	125 - 545	125 - 585
Főorsó központ az oszloptól ( mm )	450	490
Főorsó
Főorsó kúp	ISO 30	ISO 40
Főorsó fordulat ( 1/min )	10000	8000
Előtolások
Gyorsjárat ( m / min )	36	30
Előtolás mindhárom tengelyen ( mm / min )	10	10
Szerszámtár
max. szerszámméret ( mm )	Ø 76 x 250	Ø 76 x 250
max. szerszám súly ( kg )	4	7
Szerszámy kúpja	ISO 30	ISO 40
Szerszámférőhely (db )	20	20

Motorok
Főmotor telj. folyamatos / 30 perc ( kw )	3,5 / 5,5	5,5 / 7,5
Szervo motorok	X,Y = HF 153, Z = HF 203B	X,Y = HF 153, Z = HF 203B
Hűtővizszivattyú motor ( w )	660	660
Befoglaló méretek ( H x Sz x M )	1750 x 2300 x 1980	2810 x 2050 x 2144
Gépsúly (kg )	3400	4000
