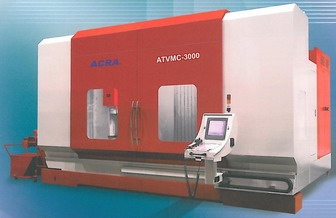

ATVMC megmunkálóközpontok
Az " ATVMC" típusú függőleges megmunkáló központoknál az asztal áll. Az „X”- és „Y”- irányú mozgásokat az állvány, a „Z”- irányú (függőleges) mozgást az orsóház végzi.
Nagy súlyú munkadarabok esetén sem történik geometriai deformáció, szemben a szokásos felépítésű gépekkel. Ez eleve biztosítja a nagyobb merevséget, így az asztalra nagy súlyú készülékek vagy munkadarabok helyezhetők és nagy forgácsoló erőt keltő fúrási műveletek is végezhetők.
Miután minden mozgást ugyanaz a tömeg végezi, a hajtások gyorsítása/lassítása és kifejthető nyomaték optimalizálható.
Az álló asztal-elrendezés következtében kisebb a helyszükséglet, mint mozgóasztalos kialakítás esetén.
Ha az asztalt hossz-irányban egy elválasztó burkolattal ketté osztják (opció)az álló asztal egyik felén egy adott munkadarab megmunkálása, történik, míg a másik felén a következő, vagy egy teljesen más munkadarabot lehet felfogni (mint a paletta-cserélés).
Nagy súlyú munkadarabok esetén sem történik geometriai deformáció, szemben a szokásos felépítésű gépekkel. Ez eleve biztosítja a nagyobb merevséget, így az asztalra nagy súlyú készülékek vagy munkadarabok helyezhetők és nagy forgácsoló erőt keltő fúrási műveletek is végezhetők.
Miután minden mozgást ugyanaz a tömeg végezi, a hajtások gyorsítása/lassítása és kifejthető nyomaték optimalizálható.
Az álló asztal-elrendezés következtében kisebb a helyszükséglet, mint mozgóasztalos kialakítás esetén.
Ha az asztalt hossz-irányban egy elválasztó burkolattal ketté osztják (opció)az álló asztal egyik felén egy adott munkadarab megmunkálása, történik, míg a másik felén a következő, vagy egy teljesen más munkadarabot lehet felfogni (mint a paletta-cserélés).
Műszaki adatok
Prospektus:
|
Géptípus
|
ATVMC 2000
|
ATVMC 3000
|
ATVMC 4000
|
ATVMC 5000
|
| Asztal | ||||
| Munkatér ( mm ) |
2400 x 700
|
3400 x 700
|
4400 x 700
|
5400 x 700
|
| "T" horony száma, mérete ( mm ) |
7 db 100 x 18
|
7 db 100 x 18
|
7 db 100 x 18
|
7 db 100 x 18
|
| Max. terhelés ( kg ) |
3000
|
4000
|
5000
|
5500
|
| Mozgások | ||||
| Tengelymozgások ( X / Y / Z ) ( mm ) |
2320 x 710 x 610
|
3320 x 710 x 610
|
4320 x 710 x 610
|
5320 x 710 x 610
|
| Főorsóhomlok az asztal sikjától ( mm ) |
150 - 760
|
150 - 760
|
150 - 760
|
150 - 760
|
| Főorsó központ az oszloptól ( mm ) |
750
|
750
|
750
|
750
|
| Főorsó | ||||
| Főorsó kúp |
ISO 40
|
ISO 40
|
ISO 40
|
ISO 40
|
| Főorsó fordulat ( 1/min ) |
10.000
|
10.000
|
10.000
|
10.000
|
| Előtolások | ||||
| Gyorsjárat X / Y / Z ( m / min ) |
30 / 30 / 30
|
24 / 30 / 30
|
24 / 30 / 30
|
18 / 30 / 30
|
| Előtolás X,Y,Z ( mm / min ) |
10.000
|
10.000
|
10.000
|
10.000
|
| Szerszámtár | ||||
| max. szerszámméret ( mm ) |
Ø 150 x 300
|
Ø 150 x 300
|
Ø 150 x 300
|
Ø 150 x 300
|
| max. szerszám súly ( kg ) |
7
|
7
|
7
|
7
|
| Szerszámy kúpja |
ISO 40
|
ISO 40
|
ISO 40
|
ISO 40
|
| Szerszámférőhely (db ) |
24
|
24
|
24
|
24
|
| Motorok | ||||
| Főmotor telj. 60 / 30 perc ( kw ) |
7,5 / 11
|
7,5 / 11
|
7,5 / 11
|
7,5 / 11
|
| Szervo motorok nyomatékai ( Nm ) |
X = 38, Y = 30, Z = 30
|
X = 38, Y = 30, Z = 30
|
X = 38, Y = 30, Z = 30
|
X = 38, Y = 30, Z = 30
|
| Össz teljesítmény felvétel ( KVA ) |
40
|
40
|
40
|
40
|
| Befoglaló méretek ( H x Sz x M ) | ||||
| Gépsúly (kg ) |
21.000
|
23.500
|
28.700
|
32.600
|
