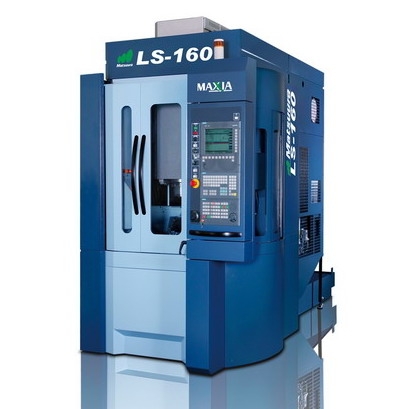

LS 160
Az „LS-160” 5-tengelyes megmunkáló központra jellemzőek az alábbi előnyös műszaki megoldások:
- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas.
- Kivételes üzembiztonsága és felügyelet nélküli üzemeltetés lehetséges
- A melegedés okozta deformáció kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja.
- Matsuura a nagy sebességű és különleges pontosságú főorsók területén egyike a világ vezető gyártóinak.
- Az „LS-160” 5-tengelyes megmunkáló központ főorsó fordulatszáma max. 40.000 f/perc. Rendkívüli termelékenység a magas forgácsolási sebesség, a gép méretéhez képest nagy teljesítmény, a nagy előtolási és gyorsjárati sebesség, és gyorsulás/lassulás, valamint rövid szerszámcsere idő.
- Az 5-tengelyes megmunkálás révén egyszeri felfogással elkészülhetnek a munkadarabok, ezért a többszöri felfogásból adódó hibalehetőségek elmaradnak és javul a megmunkálás pontossága.
- A gépek rendkívül merev felépítése és pontossága lehetővé teszi a: kemény (pl. különleges ötvözetek) felületek marását. Többgépes kiszolgálás lehetséges a paletta-rendszer segítségével.
- Bonyolult, nagy pontosságú és összetett alakú alkatrészek megmunkálására alkalmas.
- Kivételes üzembiztonsága és felügyelet nélküli üzemeltetés lehetséges
- A melegedés okozta deformáció kivédése érdekében a maróorsó hüvelyt hűtött olajáramlás temperálja.
- Matsuura a nagy sebességű és különleges pontosságú főorsók területén egyike a világ vezető gyártóinak.
- Az „LS-160” 5-tengelyes megmunkáló központ főorsó fordulatszáma max. 40.000 f/perc. Rendkívüli termelékenység a magas forgácsolási sebesség, a gép méretéhez képest nagy teljesítmény, a nagy előtolási és gyorsjárati sebesség, és gyorsulás/lassulás, valamint rövid szerszámcsere idő.
- Az 5-tengelyes megmunkálás révén egyszeri felfogással elkészülhetnek a munkadarabok, ezért a többszöri felfogásból adódó hibalehetőségek elmaradnak és javul a megmunkálás pontossága.
- A gépek rendkívül merev felépítése és pontossága lehetővé teszi a: kemény (pl. különleges ötvözetek) felületek marását. Többgépes kiszolgálás lehetséges a paletta-rendszer segítségével.
Műszaki adatok
Prospektus:
|
Géptípus
|
LS - 160
|
Max. munkadarab méret ( mm )  |
Φ160 x 230
|
Max. munkadarab méret ( mm )  |
Φ160 x 200
|
| Max. munkadarab súly ( kg ) |
20
|
| Mozgástartomány - ( X / Y / Z ) ( mm ) |
500 / 250 / 300
|
| Mozgástartomány - ( B / C ) ( ° ) |
-125° ~ +125° / 360°
|
| Felfogó felület ( mm ) |
Φ100
|
| Felfogó felület ( mm ) |
Φ112
|
| Főorsó fordulat ( 1/min) |
40.000 : HSK-E40
|
| Gyorsjárat - ( X / Y / Z ) ( m/min ) |
90
|
| Gyorsjárat - ( B ) ( 1/min ) |
100
|
| Gyorsjárat - ( C ) ( 1/min ) |
200
|
| Szerszámhelyek száma |
10
|
 |
30 , 50
|
| Paletták száma |
fix asztal
|
|
2
|
| CNC vezérlő |  |
