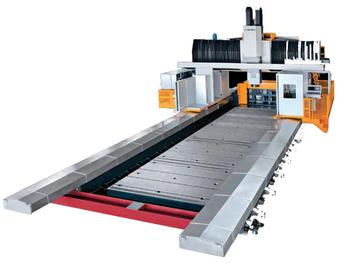

SD mozgó portálos
Az "SD - mozgóportálos "...CNC megmunkálóközpont sorozat igen széles mérettartománnyal rendelkezik - asztalméretek 1600 x 6000 mm-től 4600 x 36.000 mm -ig terjed.
Az "X"- irányú mozgást a portál végzi. "Y"- irányban az álló kereszt-gerendán mozog az orsószán, és ennek "Z"- irányú vezetékében függőleges irányban mozog az gerenda alakú orsóház.
Az "SDW" típus abban különbözik ettől, hogy a keresztgerenda is mozog függőleges, "W"- irányban.
Az "SD és SDW" típusú gépek jellemzője a korszerű, szabályozott digitális AC főmotor által meghajtott 2-fokozatú fogaskerekes előtét hajtáson át működtetett főorsó.
A főorsó igen merev, 450x400 mm keresztmetszetű házban helyezkedik el. Standard kivitelben a hajtás teljesítménye 22/26 kW, max. nyomatéka 560/664 Nm (1-375 f/perc tartományban). Opcióként szállítható 30/37 kW és ZF 2K Duoplan-300 H/L típusú előtét hajtással kiegészített, különlegesen nagy nyomatékú főhajtás is. Ennek maximális nyomatéka 1-325 f/perc tartományban 1000/1210 Nm.
Alapkivitelben 32 férőhelyes, a baloldali függőleges oszlop oldalán elhelyezett lánctárral készülnek a gépek. Opcióként 40, 60, 80 és 120 férőhelyes lánctárak is szál-líthatók. A szerszámcsere karos cserélővel történik. Szintén opcióként a cserélés automatikusan történhet mind a függőleges, mind a vízszintes orsókban.
A gépekhez, a változatos felhasználás érdekében - opcióként - különböző fejeket ajánlunk, melyeket kézzel, vagy géppel lehet cserélni.
Az "X"- irányú mozgást a portál végzi. "Y"- irányban az álló kereszt-gerendán mozog az orsószán, és ennek "Z"- irányú vezetékében függőleges irányban mozog az gerenda alakú orsóház.
Az "SDW" típus abban különbözik ettől, hogy a keresztgerenda is mozog függőleges, "W"- irányban.
Az "SD és SDW" típusú gépek jellemzője a korszerű, szabályozott digitális AC főmotor által meghajtott 2-fokozatú fogaskerekes előtét hajtáson át működtetett főorsó.
A főorsó igen merev, 450x400 mm keresztmetszetű házban helyezkedik el. Standard kivitelben a hajtás teljesítménye 22/26 kW, max. nyomatéka 560/664 Nm (1-375 f/perc tartományban). Opcióként szállítható 30/37 kW és ZF 2K Duoplan-300 H/L típusú előtét hajtással kiegészített, különlegesen nagy nyomatékú főhajtás is. Ennek maximális nyomatéka 1-325 f/perc tartományban 1000/1210 Nm.
Alapkivitelben 32 férőhelyes, a baloldali függőleges oszlop oldalán elhelyezett lánctárral készülnek a gépek. Opcióként 40, 60, 80 és 120 férőhelyes lánctárak is szál-líthatók. A szerszámcsere karos cserélővel történik. Szintén opcióként a cserélés automatikusan történhet mind a függőleges, mind a vízszintes orsókban.
A gépekhez, a változatos felhasználás érdekében - opcióként - különböző fejeket ajánlunk, melyeket kézzel, vagy géppel lehet cserélni.
