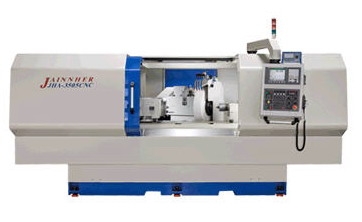

JHU - CNC típusok
FANUC 0i-Mate TD vezérlő ( opcio: Mitsubushi M70G ) JH70G_GUI software - rengeteg köszörülő ciklus - könnyű editálás - kényelmes kezelés A ciklusok összeláncolásával komplett CNC program alakítható. Mindkét tengely vezérelt - automatikus korongszabályzás és kompenzáció - automatikus koordináta beállítás
A köszörűorsót 20 bar nyomású olaj tartja helyzetben axiális és radiális irányban. Ez egy 5 pontos hidrodinamikus csapágyazási rendszer. Ez a kialakítás megszünteti érintkező fémek közötti súrlódást, anélkül, hogy cserélni kellene az alkatrészeket. Kiemelkedő jellemzői közé tartozik a nagy orsómerevség, nagy pontosság, hosszú élettartam, minimális rezgés és az alacsony hődeformáció.
Orsóház - Maximális merevség! Nagy pontosság!
A munkadarabforgató orsó , 8 db P4 osztályú ferde hatásvonalú golyós- és görgős csapágyakkal van ellátva elöl és hátul. Ez biztosítja kiváló megmunkálási stabilitást és ideálissá teszi a berendezést a nagy igénybevételű megmunkálásra. FANUC szervo motoros hajtás. Az orsó biztosítja a központosító és szinkronizált mozgás funkciókat. Gyors munkadarabcsere a csúcsok között, vagy tokmányból. Az orsóház elfordítható 90 °-ban jobbra és 30 °-ban az óramutató járásával megegyező irányban, így a gép alkalmas a különböző köszörülési módokra.
A köszörűorsót 20 bar nyomású olaj tartja helyzetben axiális és radiális irányban. Ez egy 5 pontos hidrodinamikus csapágyazási rendszer. Ez a kialakítás megszünteti érintkező fémek közötti súrlódást, anélkül, hogy cserélni kellene az alkatrészeket. Kiemelkedő jellemzői közé tartozik a nagy orsómerevség, nagy pontosság, hosszú élettartam, minimális rezgés és az alacsony hődeformáció.
Orsóház - Maximális merevség! Nagy pontosság!
A munkadarabforgató orsó , 8 db P4 osztályú ferde hatásvonalú golyós- és görgős csapágyakkal van ellátva elöl és hátul. Ez biztosítja kiváló megmunkálási stabilitást és ideálissá teszi a berendezést a nagy igénybevételű megmunkálásra. FANUC szervo motoros hajtás. Az orsó biztosítja a központosító és szinkronizált mozgás funkciókat. Gyors munkadarabcsere a csúcsok között, vagy tokmányból. Az orsóház elfordítható 90 °-ban jobbra és 30 °-ban az óramutató járásával megegyező irányban, így a gép alkalmas a különböző köszörülési módokra.
Műszaki adatok
Prospektus:
| Megnevezés | Típus | ||||||
|---|---|---|---|---|---|---|---|
| JHU-2706CNC | JHU-2710CNC | JHP-3506CNC | JHP-3510CNC | ||||
| Kapacitás |
|
Ø270mm | Ø270mm | Ø350mm | Ø350mm | ||
|
600 mm | 1000 mm | 600 mm | 1000 mm | |||
|
Ø250mm | Ø330mm | |||||
|
70 kg | 130 kg | 70 kg | 130 kg | |||
|
500 mm | 900 mm | 500 mm | 900 mm | |||
| Munkadarab forgató ház |
|
9 ~ 420 1/min | |||||
|
Morse 4 | ||||||
|
Beállítható: normál vagy fordított | ||||||
|
120° (90° CCW ; 30° CW) | ||||||
| Asztal |
|
11°/ 6° | 9°/ 5° | 11°/ 6° | 9°/ 5° | ||
|
10 mm/min | ||||||
|
0.001 mm | ||||||
| Korong orsóház |
|
Ø405 x (25 - 50) x Ø 152.4 | |||||
|
1508 1/min, 1603 1/min | ||||||
|
2000 m/min | ||||||
|
6 m/min | ||||||
|
125 mm | ||||||
|
0,001 mm | ||||||
| Szegnyereg |
|
30 mm | |||||
|
Morse 4 | ||||||
| Motor |
|
5 HP 4P | |||||
|
1.5KW | ||||||
|
1.5 KW 4P | ||||||
|
0,2 KW 4P | ||||||
|
0,2 kW 2P | ||||||
|
0,03 kW 4P | ||||||
|
1,2 kW | ||||||
|
1,8 kW | ||||||
| Hidraulikus rendszer |
|
60L | |||||
|
22L | ||||||
|
100L | ||||||
| Csomagolási adatok |
|
3100 kg | 4100 kg | 3350 kg | 4300 kg | ||
|
3600 mm | 4200 mm | 3600 mm | 4200 mm | |||
|
2200 mm | ||||||
|
2100 mm | ||||||
