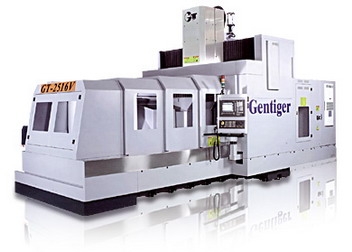

GT 3016 V
Optimalizált gépfelépítés
A GT-3016V típus a nagysebességű megmunkálásra kifejlesztett kétoszlopos kivitelű gép. Az asztal önállóan mozog az ágyrendszeren 3 görgős lienáris görgős vezetéken, biztosítva a maximális pontosságot és megbízhatóságot. Az oszlopok egy darabból készülnek, ezzel is biztosítva a nagy merevséget.
Hosszú idejű pontosság
A feszültségmentesített öntvények használata biztosítja a hosszútávú megbízható pontosságot.
Görgős vezetékek a három tengelyen
A három tengelyen különleges teherbírású görgős-vezetékek biztosítják a nagy dinamikus pontosságot és a hosszú élettartamot.
Az X-tengelyen 3 db linearis görgős-vezeték biztosítja a különleges merevséget. Az különösen erős servo-motorok nagyban csökkentik a megmunkálási időt a nagyméretű alkatrészek megmunkálásakor, ezzel növelve a nyereséget.
Gyorsjárat: 20/18/20 m/min.
Előtolás: 20/18/20 m/min.
Mindhárom tengelyen Heidenhain optikai mérőléc
Pozícionálási pontosság: 0.006mm / Teljes lökethosszban (ISO-230-2).
Ismétlési pontosság: < 0.004mm / teljes lökethosszon(ISO-230-2)
A GT-3016V típus a nagysebességű megmunkálásra kifejlesztett kétoszlopos kivitelű gép. Az asztal önállóan mozog az ágyrendszeren 3 görgős lienáris görgős vezetéken, biztosítva a maximális pontosságot és megbízhatóságot. Az oszlopok egy darabból készülnek, ezzel is biztosítva a nagy merevséget.
Hosszú idejű pontosság
A feszültségmentesített öntvények használata biztosítja a hosszútávú megbízható pontosságot.
Görgős vezetékek a három tengelyen
A három tengelyen különleges teherbírású görgős-vezetékek biztosítják a nagy dinamikus pontosságot és a hosszú élettartamot.
Az X-tengelyen 3 db linearis görgős-vezeték biztosítja a különleges merevséget. Az különösen erős servo-motorok nagyban csökkentik a megmunkálási időt a nagyméretű alkatrészek megmunkálásakor, ezzel növelve a nyereséget.
Gyorsjárat: 20/18/20 m/min.
Előtolás: 20/18/20 m/min.
Mindhárom tengelyen Heidenhain optikai mérőléc
Pozícionálási pontosság: 0.006mm / Teljes lökethosszban (ISO-230-2).
Ismétlési pontosság: < 0.004mm / teljes lökethosszon(ISO-230-2)
Műszaki adatok
Műszaki adatok:
| TIPUS | T10 | T15 | S24A |
| Mozgás (X / Y / Z) | 3,000 x 1,600 x 700 mm ( 800 mm Opcio) | ||
| Előtolás (X / Y / Z) | 20 x 18 x 20 m/min | ||
| Gyorsjárat(X / Y / Z) | 20 x 18 x 20 m/min | ||
| Asztalméret | 3,300 x 1,600 mm | ||
| T-Slot | 22 x 210 x 8 mm | ||
| Asztal síkja a talajtól | 980 mm | ||
| Max. munkadarab magasság | 700 mm ( 1,000 mm Opció) | ||
| Főorsóhomlok és asztalsík távolsága | 300 ~ 1,000 mm ( 250 ~ 1,050 mm Opcio) | ||
| Asztalterhelés | 10,000 kg | ||
| Főorsó fordulat | 10,000 1/min | 15,000 1/min | 24,000 1/min |
| Főmotor típus | Direkt hajtás | Direkt hajtás | Beépített |
| Főorsókúp | BT / BBT-50 | BT / BBT-50 | HSK-A63 |
| Főhajtás teljesítménye | 22 kw | 22 kw | 30/39 kw |
| Főorsó nyomaték | 140 Nm | 140 Nm | 29.1/38.7 Nm |
| Szerszámtár kapacitás | 20 db ( 40 db Opcio) | ||
| Szerszámkúp | BT / BBT-50 | BT / BBT-50 | HSK-A63 |
| Max. Szerszám átmérő | Ø133 mm | Ø133 mm | Ø100 mm |
| Max. szerszámhossz | 300 mm | 300 mm | 250 mm |
| Max. szerszámsúly | 15 kg | 15 kg | 7 kg |
| Energiafelvétel | 50 KVA | ||
| Vezérlés | SIEMENS | ||
| Főméretek ( H x SZ x M ) | 8,460 x 3,580 x 3,724 mm | ||
| Csomagolási méret | 8,800 x 3,800 x 4,000 mm | ||
| Netto súly | 33,000 kg | ||
| Brutto súly | 36,000 kg | ||
* SIEMENS vezérlő az alapkivitel. HEIDENHAIN, FANUC és MITSUBISHI vezérlő opcionális.
