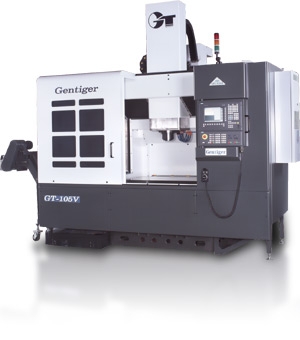

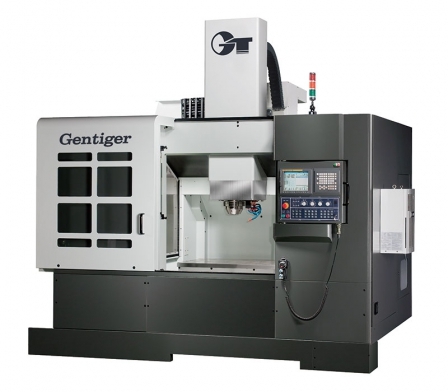

GT - 105 V

Gépkiválasztás szempontjai az alakos megmunkálásra:
Kenőolaj - hűtővíz szétválasztó
Beépített nagysebességű főorsó
Szerszámtár kapacitása: 16 férőhely
Max. gyorsjárat: 30 m/min
Max. előtolás: 20 m/min
Asztalméret: 1100mm x 600mm
X, Y és Z mozgások: 1000mm x 600mm x 500mm
SIEMENS 840D/828D vezérlés nagysebességű marófunkciókkal és
NURBS térbeli interpolációs funkciókkal (Opció : Fanuc 18iMB és Heidehain iTNC530)

Műszaki adatok

Prospektus:

Download

Típus	T12	T15	Y24B	S24B
Főorsó fordulat	12,000 1/min	15,000 1/min	24,000 1/min	24,000 1/min
Főorsó kúp	BT-40/BBT-40	BT-40/BBT-40	HSK-A63	HSK-A63
Főmotor teljesítmény	9 kW	11 kW	18/23 kW	39/30 kW
Csapágykenés ( opcio )	Zsír	Zsír (olaj/levegő)	Olaj/levegő	Olaj/levegő
Főorsó hűtés	olajhűtés	olajhűtés	Vízhűtés	Vízhűtés
Főorsó közép és oszlop távolsága	700 mm
Asztalméret	1100 x 600 mm
T-horony	18 x 5 x 100 mm
Asztal magassága a talajtól	850 mm
Asztalterhelhetőség	1000 kg
Mozgás X , Y , Z	1000 x 600 x 500 mm
Főorsóhomlok és asztal távolsága	150-650 mm
Gyorsjárat	30 m/min
Előtolás	20 m/min
Szerszámkúp	BT-40 / BBT-40	BT-40 / BBT-40	HSK-A63	HSK-A63
Szerszámtár kapacitás (opcio)	16 db ( 20/24/40 db )
Max. szerszámhossz	250 mm
Max. szerszámsúly	8 kg
Max. energiafelvétel	33 KVA	35 KVA	41 KVA	40 KVA
Csomagolási méret	4030 x 2300 x 3580 mm
Netto súly	8600 kg
Brutto súly	9600 kg
