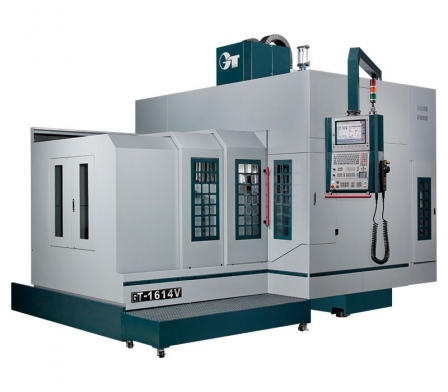

GT - 1614 V

Nagysebességű kétoszlopos megmunkálóközpont
Merev felépítés
A Gentiger GT-1614V T-alakú felépítése biztosítja a maximális merevséget. Az oszlopok szélessége azonos az ágy szélességével. Az asztal önállóan mozog az ágyon, és igy biztosítja a maximális löketet. Ez a felépítés biztosítja a hosszú idejű stabilitást, pontosságot és lehetővé teszi a gazdaságos alakos szerszámgyártást .
Kiváló minőségű öntöttvas alkatrészek
A GT-1614V gépen a feszültségmentesített öntvények használata biztosítja a deformációmentes,hosszútávú megbízható pontosságot
Mindhárom tengelyen görgős vezeték
Precíziós görgős vezeték mindhárom tengelyen biztosítja a nagy terhelhetőséget, nagy merevséget és a hosszú élettartamot. A másik eredmény a nagy előtolás és a legjobb dinamikus pontosság.
Spirálos forgácsszállító van beépítve a gép mindkét oldalán, ezzel biztosítva a megfelelő forgácseltávolítást.

Műszaki adatok

Prospektus:

Download

TIPUS	T10	T15	S24A
Mozgás (X / Y / Z)	1,400 x 1,600 x 600 / ( 700 mm Opc.)
Előtolás (X / Y / Z)	20 x 18 x 20 m/min
Gyorsjárat (X / Y / Z)	20 x 18 x 20 m/min
Asztalméret	1,500 x 1,600 mm
T-horony	22 / 200 x 8 mm
Asztalmagasság a talajtól	880 mm
Munkadarab max. magassága	1,600 x 1,800 x 600 /( 850 mm Opc.)
Főorsóhomlok és asztal távolsága	300 ~ 900 mm ( 320 ~ 1,020 mm Opc.)
Asztalterhelés	5,000 kg
Főorsó fordulat	10,000 1/min	15,0001/min	24,000 1/min
Főmotor típusa	Direkthajtású	Direkthajtású	Integrált
Főorsó kúp	BT / BBT-50	BT / BBT-40	HSK-A63
Főmotor teljesítmény	22 kw	11/14.5 kw	30/39 kw
Nyomaték	140 Nm	74/130 Nm	29/39Nm
Szerszámtár kapacitás	20 ( 40 tools Opc.)
Max. szerszámátmérő	Ø133 mm	Ø100 mm	Ø100 mm
Max. szerszámhossz	300 mm	250 mm	250 mm
Max. szerszámsúly	15 kg	7 kg	7 kg
Főméretek	4,665 x 4,605 x 3,610 mm
Csomagolási méretek	5,350 x 4,000 x 3,700 mm
Nettó gépsúly	22,500 kg
Bruttó gépsúly	24,500 kg
