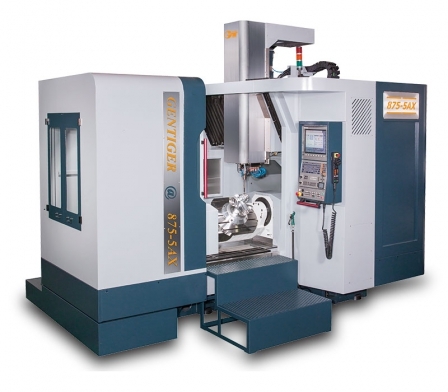

GT - 875 - 5AX

Nagysebességű kétoszlopos megmunkálóközpont
Merev felépítés！
A Gentiger GT-875-5AX T-alakú felépítése biztosítja a maximális merevséget. Az oszlopok szélessége azonos az ágy szélességével. Az asztal önállóan mozog az ágyon, és így biztosítja a maximális löketet. Ez a felépítés biztosítja a hosszú idejű stabilitást, pontosságot és lehetővé teszi a gazdaságos alakos szerszámgyártást .
Kiváló minőségű öntöttvas alkatrészek
A GT-875-5AX gépen a feszültségmentesített öntvények használata biztosítja a deformációmentes,hosszútávú megbízható pontosságot.
Mindhárom tengelyen görgős vezeték
Precíziós görgős vezeték mindhárom tengelyen biztosítja a nagy terhelhetőséget, nagy merevséget és a hosszú élettartamot. A másik eredmény a nagy előtolás és a legjobb dinamikus pontosság
Spirálos forgácsszállító van beépítve a gép mindkét oldalán, ezzel biztosítva a megfelelő forgácseltávolítást

Előtolás mindhárom tengelyen： 20 m/min.
gyorsjárat mindhárom tengelyen：48 m/min.
Pozícionálási pontosság (ISO-230-2) 0.004 / 300 mm (optikai mérőléccel)
Ismétlési pontosság：(ISO-2340-2) < 0.003mm (optikai mérőléccel)

Műszaki adatok

Prospektus:

Download

TIPUS	T15P
Mozgás (X / Y / Z)	600mm / 720 mm / 500mm
Előtolás	20 m/min
Gyorsjárat	45 m/min
Asztalméret	Ø600 ( 500x500 mm)
T-horony	14 / 100 mm
Asztal síkja a talajtól	985 mm
Főorsóhomlok és asztalsík távolsága	100 ~ 600 mm
Asztal terhelhetőség	500 kg
Max. főorsó fordulat	15,000 rpm
Főorsó motor típus	Direkt hajtás
Főorsó kúp	BT-40
Főmotor teljesítmény	10 / 17 kw
Főorsó nyomaték	63.7 / 108.6 Nm
Szerszámtár kapacitása	30 db
Max. szerszám átmérő	Ø76 mm
Max. szerszám hossz	300 mm
Max. szerszám súly	7 kg
Vezérlő	HEIDENHAIN
Teljes energia felvétel	55 kw
Főméretek	3,880 x 3,087 x 3,300 mm
Csomagolási méretek	4,082 x 3,000 x 3,900 mm
Netto súly	13,400 kg
Brutto súly	15,000 kg
