Vízszintes H.Plus típusok (H.Plus gépcsalád)
- H.Plus 500

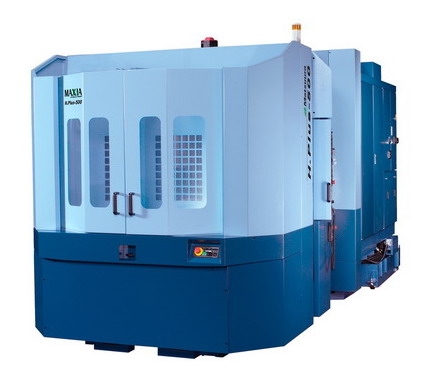

H.Plus 500
A „H.Plus-500(N)” gépre jellemzőek az alábbi előnyös műszaki megoldások:
• A melegedés okozta deformáció csökkentése érdekében a beépített, hűtött főmotort elválasztották a maróorsó hüvelytől, amelyet hűtött olajáramlás temperál.
• A hőstabilitás érdekében a rendkívül merev, nagyszilárdságú öntöttvasból készülő függőleges állvány szimmetrikus kialakítású.
• A gördülővezetékek párhuzamossága 0,002 mm-en belül van.
• Hőtágulás kompenzáció mind a főorsónál, mind a három lineáris tengelynél.
• Ezért a gépek kiemelkedő pontosságuk révén a legmagasabb minőségi igényeket is kielégítik, elsősorban az igényes megmunkálást kívánó szakterületeken javasoljuk alkalmazásukat.
Példaképpen a gépek végellenőrzésekor mért néhány tényleges pontossági érték:
körkörösségi eltérés 0,002 mm
helyzetre állási pontosság mindhárom tengelyen +/- 0,0025 mm
visszaállási pontosság mindhárom tengelyen +/- 0,001 mm
• Mérettartományában egyedülálló nagy munkadarab-térfogat: Ø700x850 mm, max. 400 kg munkadarab (és lefogó készülék) súllyal.
• Kiemelkedő termelékenység a magas forgácsolási sebesség ( standard 12.000 f/perc; opció 20.000, vagy 30.000 f/p-ig! terjedő sebességtartomány), nagy teljesítmény (15 / 22 kW ), nagy előtolási/gyorsjárati sebesség ( max. 60 m/perc ) és gyorsulás/lassulás ( 0,8G ), valamint rövid szerszám- ( 3,0 sec „fémtől-fémig”) és paletta csere idő ( 7,5 sec) következtében.
• A választható többféle sebességtartomány és a széleskörű tartozékok és opciók a legváltozatosabb megmunkálási feladatok ellátását teszik lehetővé. A gépek egyaránt alkalmasak öntöttvasból, acélból, színesfémből és különleges ötvözetekből készülő alkatrészek termelékeny, ugyanakkor rendkívül pontos megmunkálására.
• A gépek rendkívül merev felépítése és pontossága lehetővé tesz több különleges technológiát: kemény (pl. edzett) felületek marását. Többgépes kiszolgálás, vagy felügyelet nélküli üzemeltetés lehetséges a különböző paletta-rendszerek, vagy cellakiépítés segítségével.
• A melegedés okozta deformáció csökkentése érdekében a beépített, hűtött főmotort elválasztották a maróorsó hüvelytől, amelyet hűtött olajáramlás temperál.
• A hőstabilitás érdekében a rendkívül merev, nagyszilárdságú öntöttvasból készülő függőleges állvány szimmetrikus kialakítású.
• A gördülővezetékek párhuzamossága 0,002 mm-en belül van.
• Hőtágulás kompenzáció mind a főorsónál, mind a három lineáris tengelynél.
• Ezért a gépek kiemelkedő pontosságuk révén a legmagasabb minőségi igényeket is kielégítik, elsősorban az igényes megmunkálást kívánó szakterületeken javasoljuk alkalmazásukat.
Példaképpen a gépek végellenőrzésekor mért néhány tényleges pontossági érték:
körkörösségi eltérés 0,002 mm
helyzetre állási pontosság mindhárom tengelyen +/- 0,0025 mm
visszaállási pontosság mindhárom tengelyen +/- 0,001 mm
• Mérettartományában egyedülálló nagy munkadarab-térfogat: Ø700x850 mm, max. 400 kg munkadarab (és lefogó készülék) súllyal.
• Kiemelkedő termelékenység a magas forgácsolási sebesség ( standard 12.000 f/perc; opció 20.000, vagy 30.000 f/p-ig! terjedő sebességtartomány), nagy teljesítmény (15 / 22 kW ), nagy előtolási/gyorsjárati sebesség ( max. 60 m/perc ) és gyorsulás/lassulás ( 0,8G ), valamint rövid szerszám- ( 3,0 sec „fémtől-fémig”) és paletta csere idő ( 7,5 sec) következtében.
• A választható többféle sebességtartomány és a széleskörű tartozékok és opciók a legváltozatosabb megmunkálási feladatok ellátását teszik lehetővé. A gépek egyaránt alkalmasak öntöttvasból, acélból, színesfémből és különleges ötvözetekből készülő alkatrészek termelékeny, ugyanakkor rendkívül pontos megmunkálására.
• A gépek rendkívül merev felépítése és pontossága lehetővé tesz több különleges technológiát: kemény (pl. edzett) felületek marását. Többgépes kiszolgálás, vagy felügyelet nélküli üzemeltetés lehetséges a különböző paletta-rendszerek, vagy cellakiépítés segítségével.
Műszaki adatok
Prospektus:
|
Géptípus
|
H.Plus - 500
|
| Max. munkadarab méret ( mm ) |
Φ850 x 900
|
| Max. munkadarab súly ( kg ) |
500
|
| Mozgástartomány - ( X / Y / Z ) (mm) |
800 / 800 / 800
|
| Felfogó felület ( mm ) |
500 x 500
|
| Főorsó fordulat ( 1/min) | |
 |
10.000: BT50
|
 |
12.000: BT40
|
|
20.000: BT40
|
|
30.000: BT40 |
| Gyorsjárat (X / Y / Z ) ( m / min ) |
50
|
| Szerszámhelyek száma |
60 : BT50
|
|
120 ~ 520 : BT50
|
| |
51 ~ 240 : BT40 |
| Paletták száma | |
|
2
|
|
5 , 10
|

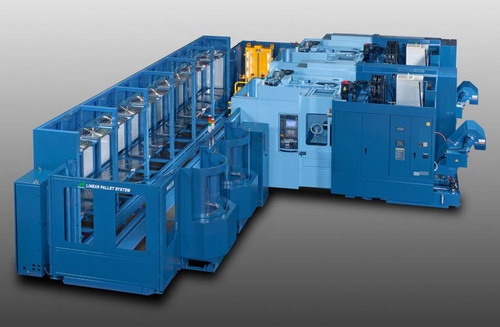

| Linearis rendszerű |
17 ~
|
|
|
|

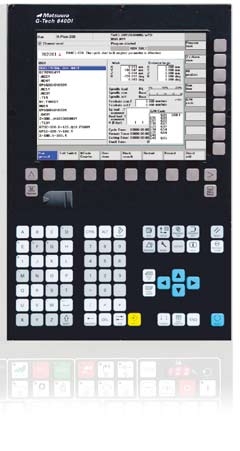

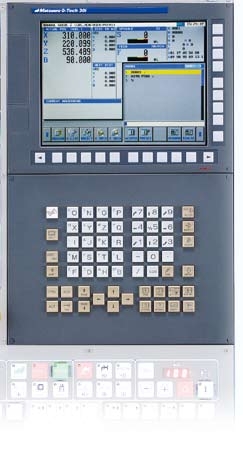

| CNC vezérlő |
 |
 |
